QV0604P431KT300貼片壓(ya)敏(min)電阻介紹(shao):
多層片式壓敏電(dian)阻是貼片封裝的壓敏電(dian)阻器(qi),采用多層獨石結(jie)構和(he)半導體(ti)(ti)陶瓷工藝制作(zuo),具備寄(ji)生電(dian)感(gan)小、體(ti)(ti)積小、SMT效率高、響
應時間短(duan)、工作溫度高、保護(hu)能(neng)力強(qiang)的優勢(shi)。應用于LED高壓線性(xing)驅動方案的電源(yuan)保護,對LED照明中電網浪(lang)涌、短路或過(guo)載等(deng)引起
的瞬(shun)態(tai)過電(dian)(dian)流以及電(dian)(dian)網電(dian)(dian)壓(ya)波動、感性負載(zai)開(kai)關導致等產(chan)生的瞬(shun)態(tai)過電(dian)(dian)壓(ya)進(jin)行抑制,包(bao)括 IEC61000-4-2、IEC61000-4-5 規(gui)定(ding)的和
其他用于電磁兼容性(EMC)標準(zhun)的瞬(shun)態事(shi)件。

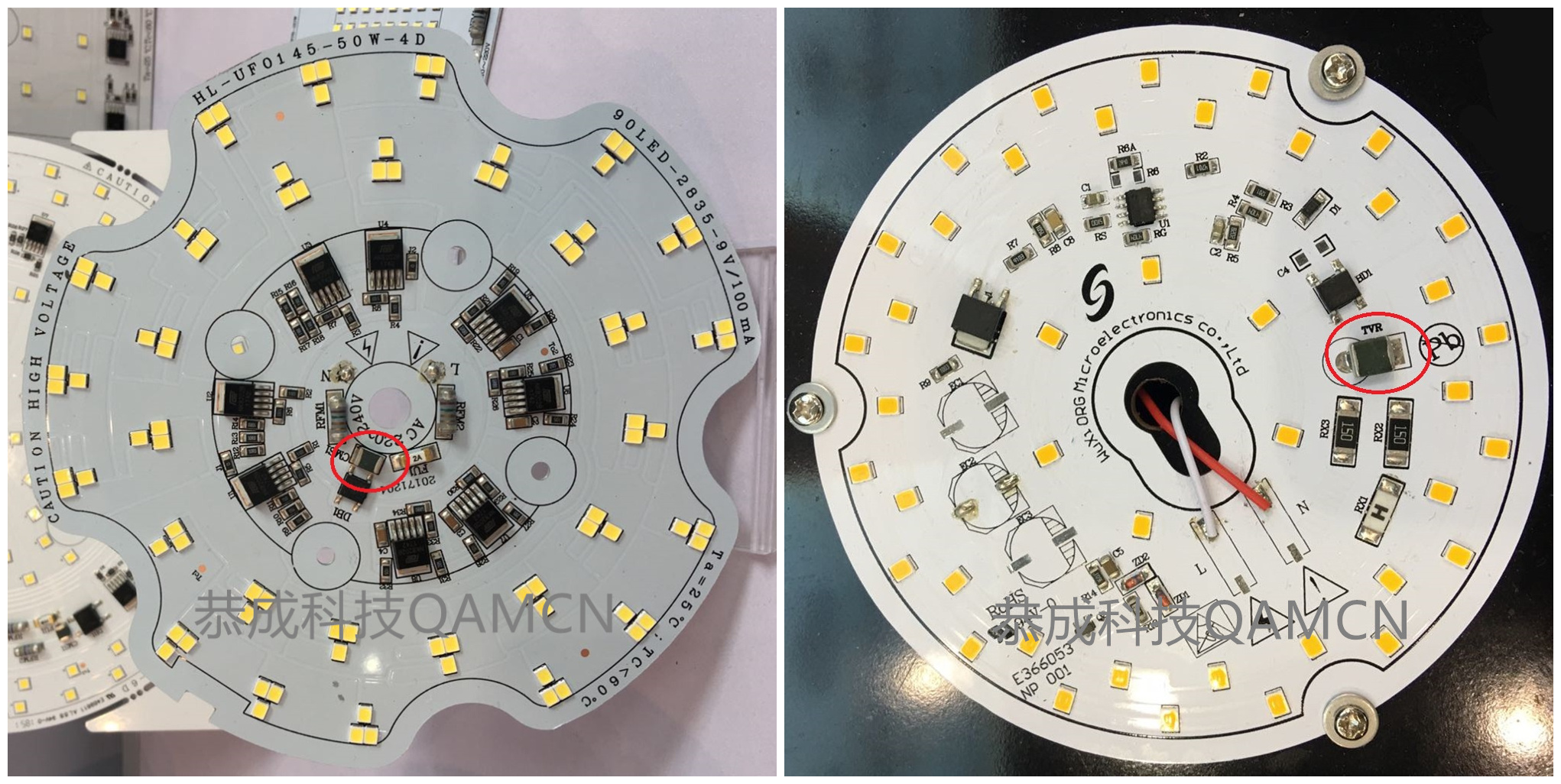

目前LED行業對(dui)于體積(ji)較小的各種(zhong)燈絲(si)燈、球泡(pao)燈、平板燈等(deng),都開始(shi)采用光電一(yi)體化高壓(ya)線性方案(an),電子(zi)元件和燈珠同時集(ji)成在(zai)
鋁基板上(shang),意(yi)味著必須(xu)全部元件(jian)貼片(pian)化,因此作為(wei)保護器件(jian)的壓敏(min)電阻也必須(xu)隨之采(cai)用(yong)貼片(pian)式(shi)元件(jian)。恭成科技原(yuan)廠批量(liang)生產的適用(yong)
于(yu)LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻,配合(he)保險絲、電阻、橋堆之后可以(yi)滿足1KV以(yi)上(shang)的組合(he)波測試(shi),足夠滿足LED防護(hu)需求。
QV0604P431KT300貼片(pian)壓敏電阻特點:
1) SMD小型貼片(pian),節省空間,方便生產;
2) 高浪涌(yong)抑制(zhi),同體積浪涌(yong)能(neng)力遠大于TVS;

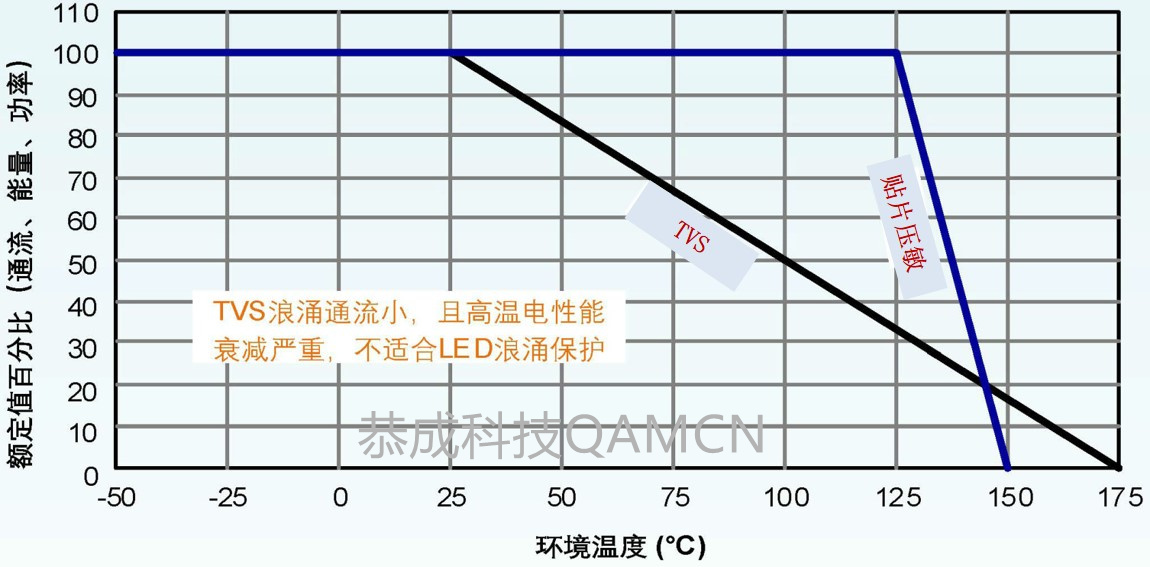

3) 高溫(wen)性(xing)能穩定,125℃不降額;
4) 低(di)的漏電流IL<10μA;
5) 雙向無極性(xing)保護,鉗(qian)位電壓低;
6) 優于(yu)UL94V-0可燃性等級(ji);
7) 符(fu)合RoHS環保(bao)標準
QV0604P431KT300貼片壓敏電(dian)阻應用范圍:
1) 用于電源、網(wang)通及網(wang)絡接口;
2) 線性(xing)驅動LED照明的雷電浪(lang)涌保護(hu);
3) 能(neng)夠替代傳統引(yin)線式插件壓敏電阻;
QV0604P431KT300貼片(pian)壓敏電阻性能(neng)參(can)數:

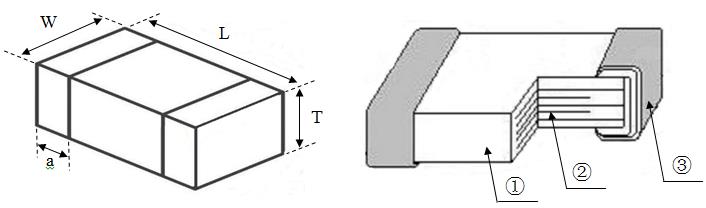

1) 結構(gou)與尺寸;
類型 | L(mm) | W(mm) | T(mm) | a(mm) |
0604 | 1.6±0.2 | 1.0±0.2 | 1.0±0.2 | 0.25±0.15 |
部(bu)分 | ① | ② | ③ |
組成(cheng) | 片式(shi)壓敏電阻用 ZnO半(ban)導體陶瓷(ci) | 內電(dian)極(ji) (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三(san)層) |
2) 電性(xing)能參數:
型號 | 工作(zuo)電壓(ya)(V) | 壓敏電(dian)壓 (V) | 限位電壓 (8/20μs) | 峰值電流 (8/20μs) | 工(gong)作(zuo)溫度范圍(wei) | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV0604P431KT300 | 275 | 300 | 430±10% | 705 | 1 | 30 | -40~+125℃ |
3) 產品包(bao)裝:
類型 | 盤規格(ge) | 載(zai)帶 | 每(mei)盤數量(liang)(pcs) |
0604 | 7" | 塑載帶 | 3K |
