首頁- 產品中心 黃色片軟件下載:浪涌防護專用QV2220系列

QV2220H系列貼片壓敏(min)電(dian)阻介紹：

氧化鋅壓(ya)敏電阻是一種以氧化鋅為主體(ti)、添加(jia)多(duo)(duo)種金屬氧化物為添加(jia)劑、經過空氣中高溫燒結而制成的多(duo)(duo)晶半導體(ti)陶瓷元件。壓(ya)敏

電(dian)阻是一種限壓(ya)型保(bao)護(hu)器件。壓(ya)敏電(dian)阻和被保(bao)護(hu)電(dian)路元(yuan)件并聯在電(dian)路中，當電(dian)路中出現雷電(dian)過(guo)電(dian)壓(ya)、靜(jing)電(dian)過(guo)電(dian)壓(ya)或瞬態操作過(guo)電(dian)壓(ya)

時(shi)，利用壓(ya)敏電(dian)阻的非線性(xing)(xing)特性(xing)(xing)，壓(ya)敏電(dian)阻會以納(na)秒級時間的響應(ying)速度將兩(liang)端(duan)電(dian)壓(ya)迅(xun)速下降鉗位到一個(ge)相對固定(ding)的安全電(dian)壓(ya)值，從

而避免被保護電路元件遭(zao)受過(guo)電壓的沖擊而(er)損壞。

當施加于(yu)(yu)壓(ya)敏(min)電阻(zu)器(qi)兩(liang)端電壓(ya)小于(yu)(yu)其壓(ya)敏(min)電壓(ya)，壓(ya)敏(min)電阻(zu)器(qi)相當于(yu)(yu)10MΩ以(yi)上絕(jue)緣(yuan)電阻(zu)；當在壓(ya)敏(min)電阻(zu)器(qi)兩(liang)端施加大于(yu)(yu)壓(ya)敏(min)電壓(ya)的(de)過

電壓時，壓敏電(dian)阻(zu)器的(de)電(dian)阻(zu)急劇下降呈(cheng)現低阻(zu)態，從而把電(dian)荷快(kuai)速導(dao)走(zou)，有效地保護了電(dian)路中的(de)其它(ta)元器件不致過壓而損壞。

電路保護01.jpg  電路保護02.jpg




多層片(pian)式(shi)壓敏電阻是貼片(pian)封(feng)裝(zhuang)的壓敏電阻器，采用多層獨石結構，具備寄生(sheng)電感小、體(ti)積小、SMT效(xiao)率高(gao)、響應時間短、工作溫(wen)度高(gao)、

保護(hu)能力(li)強的優勢。恭成科技QV****H系列貼片壓敏(min)電(dian)阻應用于100V以(yi)內低(di)電(dian)壓電(dian)路，包(bao)括(kuo)DC電(dian)源和低(di)頻信(xin)號線進行雷擊(ji)、浪涌(yong)防護(hu)，

吸收并衰減脈沖(chong)能量，可以吸收線路內部產生(sheng)的(de)操作過電壓（整流、逆變換(huan)、變壓器產生(sheng)的(de)電磁(ci)脈沖(chong)和(he)線路浪涌）及衰減后的(de)雷(lei)電感(gan)

應(ying)過(guo)電壓，用(yong)作二級防護（可代(dai)替SMAJ/SMBJ的(de)TVS），同(tong)時部分應(ying)用(yong)于(yu)手(shou)機、LCD-TV/STB/電腦(nao)等的(de)通信(xin)接(jie)口(kou)進行(xing)ESD靜電防護，替代(dai)

TVS使用。



QV2220H系列貼(tie)片壓敏電(dian)阻特點：

1） SMD小(xiao)型貼片(pian)，節省空間，方便生產；

2） 響(xiang)應時間為ns級，響(xiang)應速度滿足各種電路保(bao)護要求；

3） 高浪涌(yong)(yong)抑制，同體積浪涌(yong)(yong)能力(li)遠大(da)于TVS；

4） 高溫性能穩定，125℃不降額；

5） 低的漏(lou)電流IL<10μA；

6） 雙向無極性保(bao)護，鉗位電壓低(di)；

7） 優于UL94V-0可燃(ran)性(xing)等(deng)級；

8） 符(fu)合RoHS環保(bao)標準(zhun)



QV2220H系(xi)列貼片壓敏電阻應用范圍：

1） 汽車電子應用(yong)：汽車的控制(zhi)單(dan)元、電液制(zhi)動、ABS / ESP、天(tian)窗、車窗控制(zhi)等負載(zai)突降保(bao)護和迅速(su)啟動保(bao)護；

2） 工(gong)業(ye)儀表、控制與測量設備、安防攝像頭、電(dian)子電(dian)度表控制板；

3） 5G通訊基(ji)站、網通設(she)備、網絡產品(pin)接(jie)口、漏電保護器控制板；

4） 視頻和音頻線I / O端口、高(gao)速數據線（如HDMI、USB 3.0、IEEE 1394接(jie)口、射頻天線、射頻模塊(kuai)）的(de)ESD保護；

5） IEC 61000-4-5的(de)浪涌保護，IEC 61000-4-4的(de)EFT保護，ESD保護符合IEC 61000-4-2（4級）


QV2220H系列貼片壓(ya)敏電阻性能參數：

1） 結構與(yu)尺寸；



類型

L（mm）

W（mm）

T（mm）

a（mm）

2220

5.7±0.4

5.0±0.4

2.5 Max.

0.25~1.0


部分

①

②

③

組成

片式壓敏電阻(zu)用

ZnO半導體陶(tao)瓷

內電極

(Ag 或 Ag-Pd)

端電(dian)極

(Ag/Ni/Sn 三層)

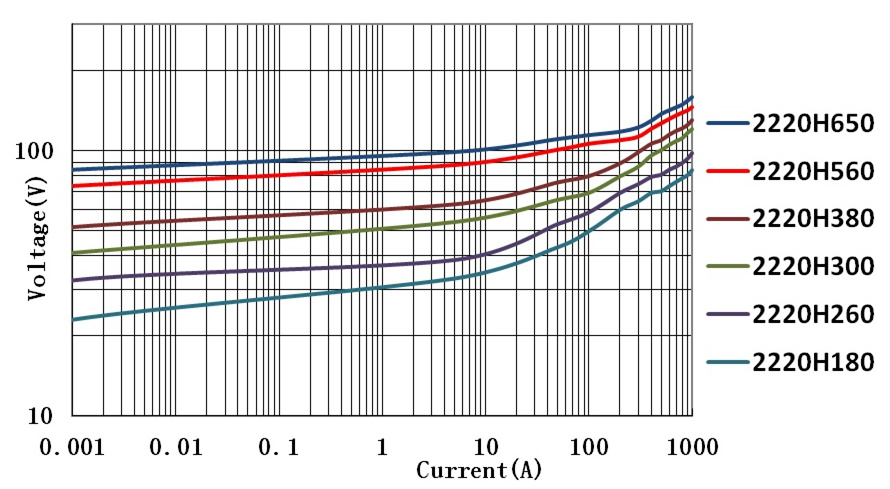

2） 電性能參數：

型號

Part No.

最大工作電壓

Max. Working Voltage

壓敏(min)電(dian)壓

Varistor Voltage

@1mA DC

最大限位電壓

Max. Clamping Voltage

(8/20μs)

峰值電流

Peak Current

(8/20μs)

能量耐量

Energy (10/1000μs)

VDC(V)

VAC(V)

VB(V)

ΔVB

Vc(V)

Ic(A)

Ip(A)

WT (J)

QV2220H260KT

26

20

36

± 10%

60

5.0

1200

5.0

QV2220H300KT

30

25

41

± 10%

70

5.0

1200

5.0

QV2220H330KT

33

26

44

± 10%

75

5.0

1200

5.0

QV2220H380KT

38

30

50

± 10%

85

5.0

1200

5.0

QV2220H420KT

42

33

55

± 10%

95

5.0

1200

5.0

QV2220H450KT

45

35

59

± 10%

100

5.0

1200

5.0

QV2220H480KT

48

37

62

± 10%

106

5.0

1200

5.0

QV2220H560KT

56

40

72

± 10%

118

5.0

1200

5.0

QV2220H600KT

60

45

76

± 10%

131

5.0

1200

5.0

QV2220H650KT

65

50

82

± 10%

142

5.0

1200

5.0

QV2220H750KT

75

55

94

± 10%

160

5.0

1200

5.0

QV2220H850KT

85

60

100

± 10%

175

5.0

1200

5.0


3） 產品包(bao)裝：

類型

盤規格

載(zai)帶

每盤(pan)數(shu)量(liang)（pcs）

2220

7"

塑載(zai)帶

1K
