QV1812H系列貼(tie)片壓敏電阻介紹:
氧(yang)化鋅(xin)壓敏電阻是一種以氧(yang)化鋅(xin)為主體、添(tian)加多種金屬氧(yang)化物(wu)為添(tian)加劑、經過空氣(qi)中(zhong)高(gao)溫燒結(jie)而(er)制成(cheng)的多晶半導體陶瓷元件。壓敏
電阻是一種限壓(ya)型(xing)保(bao)護器(qi)件。壓(ya)敏電(dian)(dian)阻和被(bei)保(bao)護電(dian)(dian)路(lu)元件并聯在電(dian)(dian)路(lu)中(zhong),當電(dian)(dian)路(lu)中(zhong)出現雷(lei)電(dian)(dian)過電(dian)(dian)壓(ya)、靜(jing)電(dian)(dian)過電(dian)(dian)壓(ya)或瞬態操作過電(dian)(dian)壓(ya)
時,利用(yong)壓敏(min)電阻(zu)的(de)非線性特性,壓敏(min)電阻(zu)會以(yi)納秒級時間的(de)響應速度將兩端電壓迅速下(xia)降鉗位到一個相對固定的(de)安全(quan)電壓值(zhi),從
而避(bi)免(mian)被保護電(dian)路元(yuan)件(jian)遭受(shou)過(guo)電(dian)壓的沖(chong)擊而(er)損壞。
當(dang)施加(jia)于(yu)壓(ya)(ya)(ya)敏(min)(min)電(dian)(dian)阻器兩端電(dian)(dian)壓(ya)(ya)(ya)小(xiao)于(yu)其壓(ya)(ya)(ya)敏(min)(min)電(dian)(dian)壓(ya)(ya)(ya),壓(ya)(ya)(ya)敏(min)(min)電(dian)(dian)阻器相(xiang)當(dang)于(yu)10MΩ以上(shang)絕(jue)緣電(dian)(dian)阻;當(dang)在壓(ya)(ya)(ya)敏(min)(min)電(dian)(dian)阻器兩端施加(jia)大于(yu)壓(ya)(ya)(ya)敏(min)(min)電(dian)(dian)壓(ya)(ya)(ya)的過
電壓(ya)(ya)時,壓(ya)(ya)敏(min)電阻器(qi)的電阻急劇下(xia)降呈現低阻態,從(cong)而把電荷快速(su)導(dao)走,有效地保護了電路(lu)中的其(qi)它(ta)元器(qi)件不(bu)致(zhi)過壓(ya)(ya)而損壞。
多(duo)層片式(shi)壓敏(min)電(dian)阻是貼(tie)片封裝的壓敏(min)電(dian)阻器,采用多(duo)層獨石結構(gou),具備寄生電(dian)感小(xiao)、體(ti)積(ji)小(xiao)、SMT效率高、響應時間短、工(gong)作溫度高、
保護能(neng)力強的優勢。恭成科技QV****H系列貼片壓敏電阻應用(yong)于100V以(yi)內低電壓電路,包括DC電源和低頻信號線(xian)進行(xing)雷擊、浪涌(yong)防護,
吸收(shou)并衰減脈(mo)沖能量,可以吸收(shou)線路(lu)內部產(chan)生的(de)操作過電(dian)壓(ya)(整(zheng)流、逆變換、變壓(ya)器產(chan)生的(de)電(dian)磁脈(mo)沖和線路(lu)浪涌)及衰減后的(de)雷電(dian)感
應過電壓(ya),用作(zuo)二級防護(可代替SMAJ/SMBJ的TVS),同時部分應用于手機、LCD-TV/STB/電腦(nao)等的通信接口進行ESD靜(jing)電防護,替代
TVS使用(yong)。
QV1812H系列(lie)貼片壓(ya)敏電阻特點(dian):
1) SMD小型貼片,節省空(kong)間(jian),方便生(sheng)產(chan);
2) 響應時間為ns級(ji),響應速度滿足各種電(dian)路(lu)保護要(yao)求;
3) 高(gao)浪涌抑(yi)制,同體積(ji)浪涌能力遠大(da)于TVS;
4) 高溫性能穩定,125℃不降(jiang)額;
5) 低的漏電(dian)流IL<10μA;
6) 雙向無(wu)極性保護,鉗位(wei)電壓低;
7) 優于(yu)UL94V-0可燃性等(deng)級(ji);
8) 符合(he)RoHS環保標準(zhun)
QV1812H系列貼片壓敏電阻應用范圍:
1) 汽車(che)電(dian)子應用:汽車(che)的控制(zhi)單(dan)元、電(dian)液制(zhi)動(dong)、ABS / ESP、天窗(chuang)、車(che)窗(chuang)控制(zhi)等負載突降保(bao)(bao)護和(he)迅速(su)啟動(dong)保(bao)(bao)護;
2) 工(gong)業儀表(biao)、控制與測量設備、安防攝像頭、電子(zi)電度表(biao)控制板;
3) 5G通(tong)訊(xun)基站(zhan)、網通(tong)設備、網絡產品(pin)接口、漏電保護器(qi)控制板(ban);
4) 視頻(pin)(pin)和音頻(pin)(pin)線(xian)(xian)I / O端口、高速數(shu)據線(xian)(xian)(如HDMI、USB 3.0、IEEE 1394接(jie)口、射頻(pin)(pin)天線(xian)(xian)、射頻(pin)(pin)模(mo)塊)的ESD保(bao)護(hu);
5) IEC 61000-4-5的(de)浪涌保護(hu),IEC 61000-4-4的(de)EFT保護(hu),ESD保護(hu)符合IEC 61000-4-2(4級)
QV1812H系列貼片壓敏電阻(zu)性(xing)能參數:
1) 結(jie)構與尺(chi)寸;
類(lei)型 | L(mm) | W(mm) | T(mm) | a(mm) |
1812 | 4.5±0.4 | 3.2±0.3 | 2.0 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組成 | 片式壓敏電阻(zu)用 ZnO半導體陶(tao)瓷 | 內(nei)電極 (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三(san)層) |
2) 電性能參數:

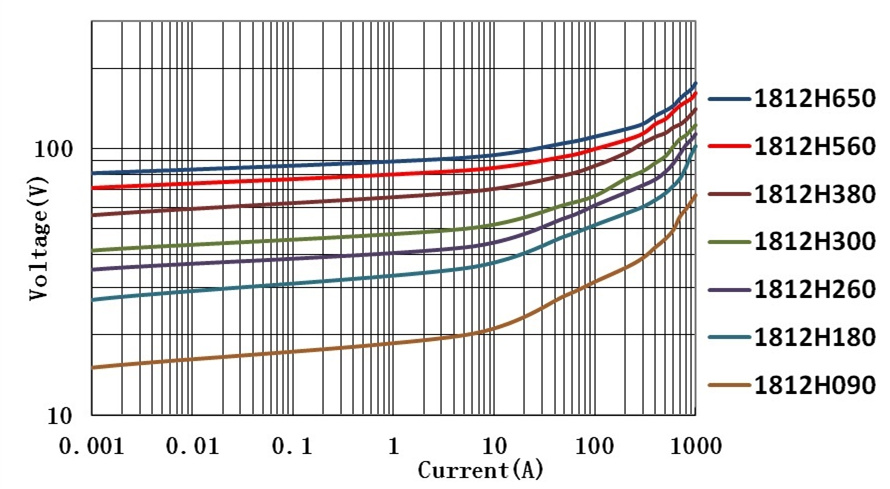

型號(hao) Part No. | 最(zui)大工作電壓(ya) Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大(da)限位電(dian)壓(ya) Max. Clamping Voltage (8/20μs) | 峰值電流 Peak Current (8/20μs) | 能(neng)量耐量 Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV1812H090LT | 9 | 7 | 13 | ± 15% | 24 | 5.0 | 800 | 2.5 |
QV1812H120LT | 12 | 9 | 18 | ± 15% | 30 | 5.0 | 800 | 2.5 |
QV1812H140KT | 14 | 11 | 20 | ± 10% | 34 | 5.0 | 800 | 2.5 |
QV1812H180KT | 18 | 14 | 25 | ± 10% | 42 | 5.0 | 800 | 3.0 |
QV1812H220KT | 22 | 17 | 30 | ± 10% | 50 | 5.0 | 800 | 3.0 |
QV1812H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 800 | 3.0 |
QV1812H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 800 | 3.5 |
QV1812H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 800 | 3.5 |
QV1812H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 800 | 3.5 |
QV1812H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 800 | 3.5 |
QV1812H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 800 | 3.5 |
QV1812H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 800 | 3.5 |
QV1812H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 800 | 3.5 |
QV1812H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 800 | 3.5 |
QV1812H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 800 | 3.5 |
QV1812H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 800 | 3.5 |
QV1812H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 800 | 3.5 |
3) 產(chan)品包(bao)裝(zhuang):
類型 | 盤(pan)規格 | 載(zai)帶 | 每盤數量(pcs) |
1812 | 7" | 塑載(zai)帶 | 1K |
