0201系列NTC貼片熱敏電阻介紹:
NTC熱敏(min)電阻是一種由錳(meng)、鈷(gu)、鎳為主多(duo)種金屬(shu)氧化物為原(yuan)料燒(shao)結而(er)成的陶(tao)瓷(ci)半導體感(gan)熱晶體,對溫(wen)度變化的敏(min)感(gan)度極高,其零功率
電阻(zu)值隨著本體溫(wen)度(du)升高而(er)降低(di),隨著溫(wen)度(du)的升高電阻(zu)值呈指數關系下降,溫(wen)度(du)系數高達(3~6%/℃),微小的溫(wen)度(du)變化(hua)會(hui)引起很大
的(de)電(dian)(dian)阻(zu)值(zhi)(zhi)變化。根據熱敏電(dian)(dian)阻(zu)的(de)R-T阻(zu)值(zhi)(zhi)溫(wen)(wen)(wen)度曲(qu)線,可以(yi)測算出(chu)每一個溫(wen)(wen)(wen)度點精確的(de)電(dian)(dian)阻(zu)值(zhi)(zhi),在電(dian)(dian)路中就可以(yi)通過電(dian)(dian)阻(zu)值(zhi)(zhi)來實現溫(wen)(wen)(wen)度的
數字化對應,用來進行溫度的(de)測量和控制。
NTC熱(re)敏電(dian)阻因為其對溫度(du)的靈敏度(du)高(gao)、可靠性好、互換(huan)性強、廉價、體(ti)積小、容易(yi)加工成各種所需(xu)的形狀(zhuang)和尺寸等優勢(shi)廣泛地應用
在(zai)家電(dian)、數碼通(tong)訊、汽車、工業、醫療等(deng)領(ling)域內(nei),其主要功(gong)能是(shi)溫(wen)度(du)檢(jian)測及(ji)控(kong)制、溫(wen)度(du)補(bu)償、抑制浪涌電(dian)流、流體流量測試等(deng)作用。
0201系列NTC貼片熱敏電阻特點:
1) 體積小,無(wu)引線(xian),焊接(jie)性能優良,適合高密度表(biao)面(mian)貼裝;
2) 瓷(ci)體表面采(cai)用玻璃包封(feng),耐潮濕性(xing)能好,可靠性(xing)與穩定(ding)性(xing)高(gao);
3) 工作溫(wen)度范圍廣:-40℃~+125℃;
4) 高精(jing)度的電阻值和B值常數;
5) 符合RoHS環(huan)保(bao)標準
0201系列NTC貼片熱敏電阻應用范圍:

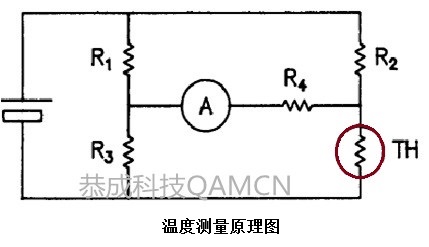

溫度測量:電(dian)子(zi)溫度計、電(dian)子(zi)萬年歷、電(dian)子(zi)鐘溫度顯(xian)示(shi)、電(dian)子(zi)禮(li)品等;

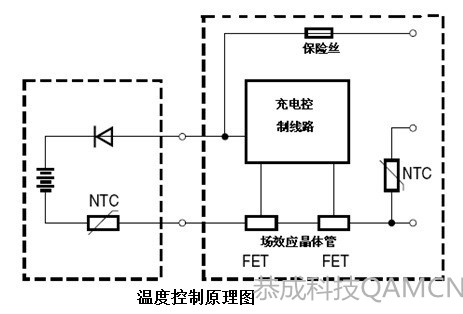

溫度(du)控制(zhi):手(shou)機、汽車電(dian)(dian)話(hua)、筆記本電(dian)(dian)腦、智能穿(chuan)戴(dai)設備(bei)等設備(bei)充電(dian)(dian)電(dian)(dian)池的溫度(du)傳感;
溫度補(bu)償:移動通信設備的晶(jing)體(ti)(ti)管、IC和晶(jing)體(ti)(ti)振蕩器的溫度補(bu)償。

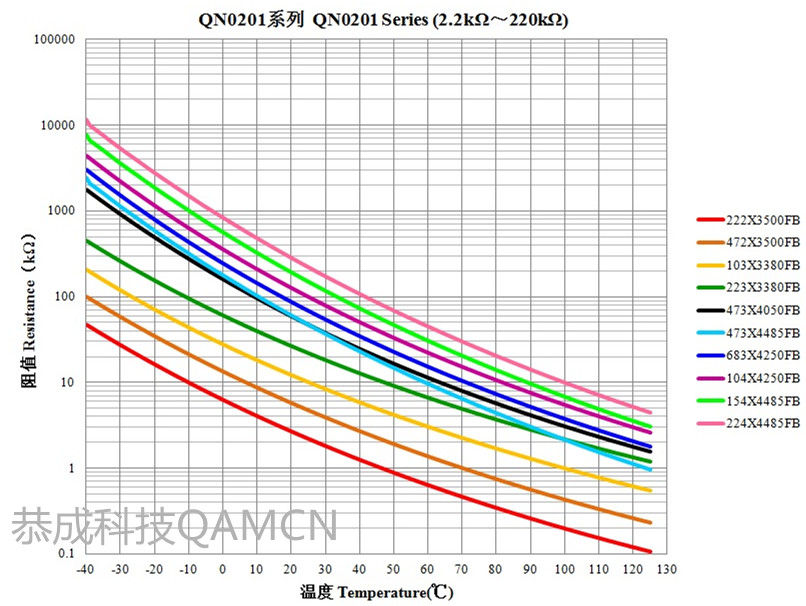

0201系列NTC貼片熱敏電阻性能參數:
型(xing)號 | 電阻(zu)值(25℃) (kΩ) | B常數(25/50℃)(K) | B常數(25/85℃)(K) | 允許工作電(dian)流(25℃)(mA) | 耗散系(xi)數(shu) (mW/℃) | 熱時(shi)間常數 (s) |
QN0201X102F3500FB | 1.0 | 3500±1% | 3545 | 1.00 | 1.0 | <3 |
QN0201X152F3500FB | 1.5 | 3500±1% | 3545 | 0.81 | ||
QN0201X222F3500FB | 2.2 | 3500±1% | 3545 | 0.67 | ||
QN0201X332F3500FB | 3.3 | 3500±1% | 3545 | 0.55 | ||
QN0201X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0201X682F3380FB | 6.8 | 3380±1% | 3435 | 0.38 | ||
QN0201X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0201X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0201X153F3380FB | 15 | 3380±1% | 3435 | 0.25 | ||
QN0201X223F3380FB | 22 | 3380±1% | 3435 | 0.21 | ||
QN0201X333F4250FB | 33 | 4250±1% | 4310 | 0.17 | ||
QN0201X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0201X473F4485FB | 47 | 4485±1% | 4545 | 0.14 | ||
QN0201X683F4250FB | 68 | 4250±1% | 4310 | 0.12 | ||
QN0201X683F4485FB | 68 | 4485±1% | 4545 | 0.12 | ||
QN0201X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0201X104F4485FB | 100 | 4485±1% | 4545 | 0.10 | ||
QN0201X154F4485FB | 150 | 4485±1% | 4545 | 0.08 | ||
QN0201X224F4485FB | 220 | 4485±1% | 4545 | 0.06 |
