0402系列NTC貼片熱敏電阻介紹:

NTC熱(re)敏電(dian)阻是(shi)一種由(you)錳、鈷(gu)、鎳為(wei)主(zhu)多種金屬氧(yang)化物(wu)為(wei)原料燒結(jie)而成的陶瓷半(ban)導(dao)體感熱(re)晶體,對(dui)溫度變化的敏感度極高(gao),其零功率

電阻值隨著本體溫度升高(gao)而降低,隨著溫度的升高(gao)電阻值呈(cheng)指數(shu)關系(xi)下降,溫度系(xi)數(shu)高(gao)達(3~6%/℃),微小的溫度變化會引起很大

的電(dian)(dian)阻(zu)值(zhi)變化。根據(ju)熱敏電(dian)(dian)阻(zu)的R-T阻(zu)值(zhi)溫度(du)曲線,可(ke)(ke)以測算出每一(yi)個(ge)溫度(du)點精確的電(dian)(dian)阻(zu)值(zhi),在電(dian)(dian)路中就可(ke)(ke)以通過電(dian)(dian)阻(zu)值(zhi)來實現(xian)溫度(du)的

數(shu)字化(hua)對應,用來進行溫度的測量和控制。

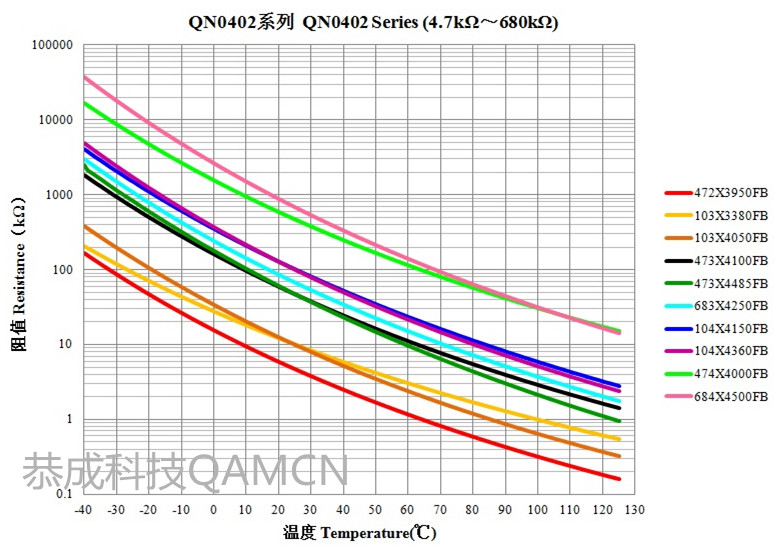

0402 R-T曲線_副本.jpg

NTC熱敏電(dian)阻因為其(qi)對溫度的(de)靈敏度高(gao)、可靠性(xing)好、互換性(xing)強、廉價、體積(ji)小、容易(yi)加工成各種(zhong)所需(xu)的(de)形狀和(he)尺寸(cun)等優勢廣泛地應用

在家(jia)電、數碼通訊(xun)、汽車、工業、醫療等領(ling)域內,其主要功能是溫度(du)檢測(ce)及控制、溫度(du)補償、抑制浪(lang)涌電流(liu)、流(liu)體流(liu)量(liang)測(ce)試等作用(yong)。



0402系列NTC貼(tie)片熱敏電阻特點:

1) 體(ti)積(ji)小(xiao),無(wu)引線(xian),焊接性能優(you)良,適合高(gao)密(mi)度表面貼(tie)裝;

2) 瓷(ci)體表面采(cai)用玻璃包封,耐潮濕性(xing)(xing)能(neng)好(hao),可(ke)靠性(xing)(xing)與穩定(ding)性(xing)(xing)高;

3) 工作(zuo)溫度范圍廣(guang):-40℃~+125℃;

4) 高精度的電(dian)阻值和(he)B值常數;

5) 符合RoHS環保標準(zhun)



0402系列NTC貼片熱敏電阻應用范圍:

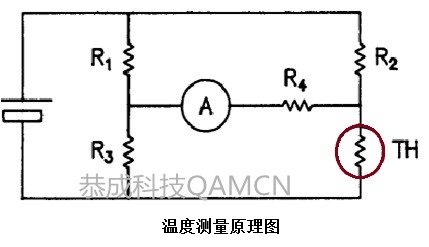

  • 溫度測量:電(dian)子(zi)溫度計、電(dian)子(zi)萬年(nian)歷、電(dian)子(zi)鐘溫度顯示、電(dian)子(zi)禮品等;

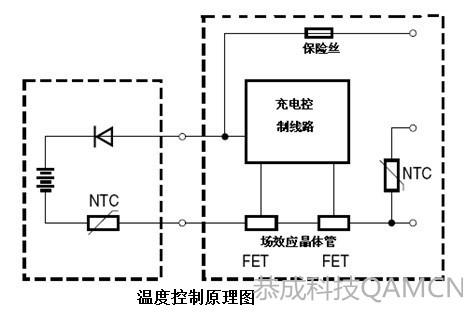

  • 溫度控制:手(shou)機、汽車電(dian)話、筆記本電(dian)腦、智能穿戴(dai)設(she)備(bei)等(deng)設(she)備(bei)充電(dian)電(dian)池(chi)的(de)溫度傳感;

  • 溫度(du)補償(chang):移(yi)動(dong)通信設備的(de)晶體管、IC和晶體振蕩器的(de)溫度(du)補償(chang)。



0402系列NTC貼片熱敏電阻性能參數:

型號

電阻值(25℃)

(kΩ)

B常數(25/50℃)K

B常數(25/85℃)K

許工作電流(25℃)mA

耗(hao)散系數 (mW/)

熱時間(jian)常數(shu) (s)

QN0402X102F3450FB

1.0

3450±1%

3500

1.00

1.0

<3

QN0402X152F3950FB

1.5

3950±1%

3987

0.81

QN0402X222F3450FB

2.2

3450±1%

3500

0.67

QN0402X222F3950FB

2.2

3950±1%

3987

0.67

QN0402X332F3450FB

3.3

3450±1%

3500

0.55

QN0402X332F3950FB

3.3

3950±1%

3987

0.55

QN0402X472F3500FB

4.7

3500±1%

3545

0.46

QN0402X472F3950FB

4.7

3950±1%

3987

0.46

QN0402X682F3500FB

6.8

3500±1%

3545

0.38

QN0402X682F3950FB

6.8

3950±1%

3987

0.38

QN0402X103F3380FB

10

3380±1%

3435

0.31

QN0402X103F3900FB

10

3900±1%

3935

0.31

QN0402X153F3950FB

15

3950±1%

3987

0.25

QN0402X223F3950FB

22

3950±1%

3987

0.21

QN0402X333F4050FB

33

4050±1%

4100

0.17

QN0402X473F4050FB

47

4050±1%

4100

0.14

QN0402X473F4485FB

47

4485±1%

4545

0.14

QN0402X493F3937FB

49.1

3937±1%

3973

0.13

QN0402X503F4100FA

50

4050

4100±1%

0.13

QN0402X683F4150FB

68

4150±1%

4210

0.12

QN0402X683F4485FB

68

4485±1%

4545

0.12

QN0402X104F4250FB

100

4250±1%

4310

0.10

QN0402X104F4360FB

100

4360±1%

4403

0.10

QN0402X104F4485FB

100

4485±1%

4545

0.10

QN0402X154F4500FB

150

4500±1%

4582

0.08

QN0402X224F3950FB

220

3950±1%

3987

0.06

QN0402X224F4250FB

220

4250±1%

4310

0.06

QN0402X224F4500FB

220

4500±1%

4582

0.06

QN0402X334F3950FB

330

3950±1%

3987

0.05

QN0402X334F4500FB

330

4500±1%

4582

0.05

1.0

<3

QN0402X474F4000FB

470

4000±1%

4045

0.04

QN0402X474F4500FB

470

4500±1%

4582

0.04

QN0402X684F4100FB

680

4100±1%

4135

0.03

QN0402X684F4500FB

680

4500±1%

4582

0.03
