0805系列NTC貼片熱敏電阻介紹:
NTC熱敏(min)電阻是一種(zhong)由錳、鈷、鎳為(wei)主多種(zhong)金屬(shu)氧(yang)化物為(wei)原料燒結(jie)而成(cheng)的(de)陶(tao)瓷半導體感熱晶(jing)體,對溫度變(bian)化的(de)敏(min)感度極高,其(qi)零功(gong)率
電(dian)阻值(zhi)隨(sui)著本體溫度升高(gao)而降低,隨(sui)著溫度的(de)升高(gao)電(dian)阻值(zhi)呈指數關系下降,溫度系數高(gao)達(3~6%/℃),微小的(de)溫度變化會引(yin)起很大(da)

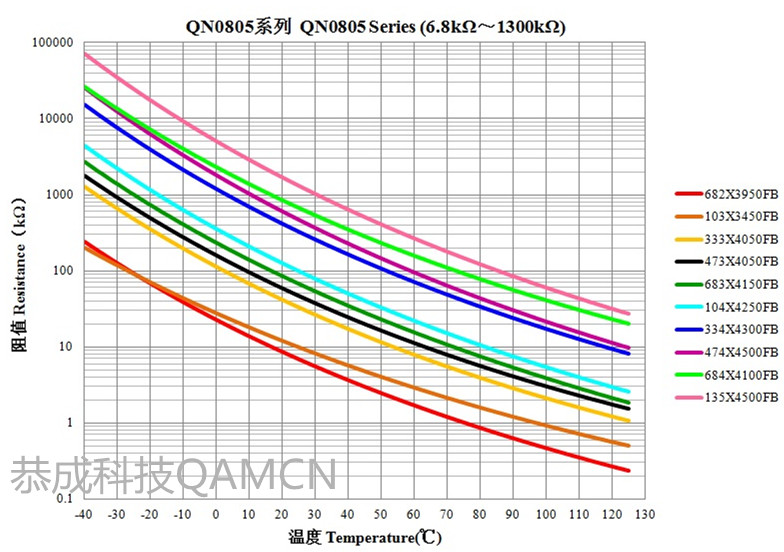

的電(dian)阻值(zhi)變化。根據熱敏電(dian)阻的R-T阻值(zhi)溫(wen)度(du)曲線(xian),可(ke)以測算出每一個(ge)溫(wen)度(du)點精確(que)的電(dian)阻值(zhi),在電(dian)路(lu)中(zhong)就可(ke)以通過電(dian)阻值(zhi)來實現(xian)溫(wen)度(du)的
數字(zi)化(hua)對應,用(yong)來進行溫度的測(ce)量和控制。
NTC熱敏電(dian)阻因為其(qi)對(dui)溫度的(de)(de)靈敏度高(gao)、可靠性(xing)好、互換性(xing)強、廉價、體積小、容易加工成(cheng)各種所需的(de)(de)形(xing)狀和(he)尺寸等優勢廣泛地應用
在家電、數(shu)碼通訊、汽車、工業(ye)、醫療(liao)等領域內,其主要(yao)功能是溫(wen)度檢測(ce)及控制、溫(wen)度補(bu)償、抑制浪涌電流(liu)(liu)、流(liu)(liu)體流(liu)(liu)量測(ce)試等作用。
0805系列NTC貼片熱敏電阻特點:
1) 體(ti)積小,無引線,焊接性(xing)能(neng)優良,適合高(gao)密(mi)度表面(mian)貼裝;
2) 瓷體表面采用玻璃包(bao)封(feng),耐潮濕性(xing)能(neng)好,可靠(kao)性(xing)與穩(wen)定性(xing)高;
3) 工作溫度范圍廣(guang):-40℃~+125℃;
4) 高精度的電阻值和(he)B值常數;
5) 符合RoHS環(huan)保標(biao)準(zhun)
0805系列NTC貼片熱敏電阻應用范圍:

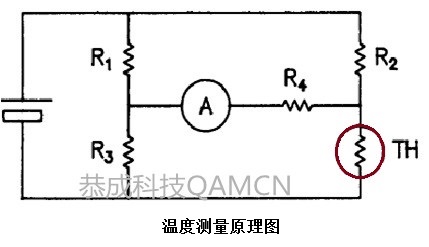

溫度測量:電子溫度計、電子萬年歷、電子鐘溫度顯示、電子禮品等;
溫度控制(zhi):手機(ji)、汽(qi)車電話、筆記本電腦、智(zhi)能穿戴(dai)設備等設備充電電池的溫度傳感;
溫度補償:移動通信設備的(de)晶體管、IC和晶體振蕩(dang)器的(de)溫度補償。
0805系列NTC貼片熱敏電阻性能參數:
型號 | 電(dian)阻值(25℃) (kΩ) | B常數(25/50℃)(K) | B常數(25/85℃)(K) | 允許工(gong)作電流 (25℃)(mA) | 耗散系數 (mW/℃) | 熱時間常數(shu) (s) |
QN0805X102F3650FB | 1.0 | 3650±1% | 3700 | 1.4 | 2.0 | <5 |
QN0805X152F3950FB | 1.5 | 3950±1% | 3987 | 1.1 | ||
QN0805X222F3450FB | 2.2 | 3450±1% | 3500 | 0.9 | ||
QN0805X222F3950FB | 2.2 | 3950±1% | 3987 | 0.9 | ||
QN0805X302F3450FB | 3.0 | 3450±1% | 3500 | 0.75 | ||
QN0805X302F3950FB | 3.0 | 3950±1% | 3987 | 0.75 | ||
QN0805X332F3450FB | 3.3 | 3450±1% | 3500 | 0.70 | ||
QN0805X332F3950FB | 3.3 | 3950±1% | 3987 | 0.70 | ||
QN0805X472F3500FB | 4.7 | 3500±1% | 3545 | 0.65 | ||
QN0805X472F3950FB | 4.7 | 3950±1% | 3987 | 0.65 | ||
QN0805X502F3500FB | 5.0 | 3500±1% | 3545 | 0.63 | ||
QN0805X502F3950FB | 5.0 | 3950±1% | 3987 | 0.63 | ||
QN0805X682F3500FB | 6.8 | 3500±1% | 3545 | 0.55 | ||
QN0805X682F3950FB | 6.8 | 3950±1% | 3987 | 0.55 | ||
QN0805X103F3380FB | 10 | 3380±1% | 3435 | 0.44 | ||
QN0805X103F3450FB | 10 | 3450±1% | 3500 | 0.44 | ||
QN0805X103F3570FA | 10 | 3520 | 3570±1% | 0.44 | ||
QN0805X103F3900FB | 10 | 3900±1% | 3935 | 0.44 | ||
QN0805X103F3950FB | 10 | 3950±1% | 3987 | 0.44 | ||
QN0805X153F3950FB | 15 | 3950±1% | 3987 | 0.36 | ||
QN0805X223F3950FB | 22 | 3950±1% | 3987 | 0.30 | ||
QN0805X223F4050FB | 22 | 4050±1% | 4100 | 0.30 | ||
QN0805X333F4050FB | 33 | 4050±1% | 4100 | 0.24 | ||
QN0805X473F4050FB | 47 | 4050±1% | 4100 | 0.20 | ||
QN0805X473F3960FA | 47 | 3920 | 3960±1% | 0.20 | ||
QN0805X473F4150FB | 47 | 4150±1% | 4210 | 0.20 | ||
QN0805X503F4150FB | 50 | 4150±1% | 4210 | 0.19 | ||
QN0805X683F4150FB | 68 | 4150±1% | 4210 | 0.16 | ||
QN0805X104F3590FB | 100 | 3535 | 3590±1% | 0.14 | ||
QN0805X104F3950FB | 100 | 3950±1% | 3987 | 0.14 | 2.0 | <5 |
QN0805X104F4100FA | 100 | 4050 | 4100±1% | 0.14 | ||
QN0805X104F4250FB | 100 | 4250±1% | 4310 | 0.14 | ||
QN0805X154F4250FB | 150 | 4250±1% | 4310 | 0.11 | ||
QN0805X154F4500FB | 150 | 4500±1% | 4582 | 0.11 | ||
QN0805X224F4300FB | 220 | 4300±1% | 4343 | 0.08 | ||
QN0805X224F4500FB | 220 | 4500±1% | 4582 | 0.08 | ||
QN0805X334F3950FB | 330 | 3950±1% | 3987 | 0.07 | ||
QN0805X334F4300FB | 330 | 4300±1% | 4343 | 0.07 | ||
QN0805X474F4000FB | 470 | 4000±1% | 4045 | 0.05 | ||
QN0805X474F4500FB | 470 | 4500±1% | 4582 | 0.05 | ||
QN0805X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0805X684F4500FB | 680 | 4500±1% | 4582 | 0.03 | ||
QN0805X135F4500FB | 1300 | 4500±1% | 4582 | 0.02 |
