陶瓷PTC貼片熱敏電阻(CPTC)介紹:

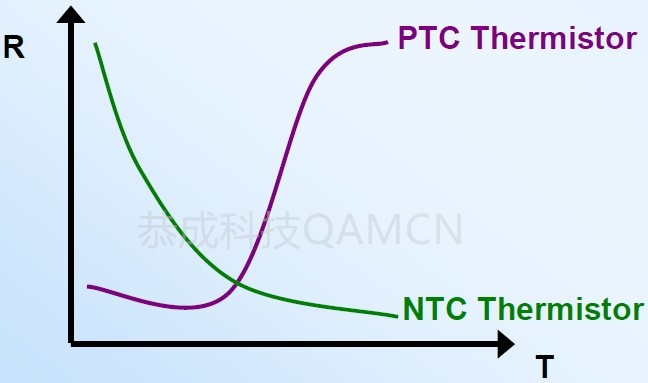

熱敏電阻器(Thermistor)是一種電阻值對溫度極為靈敏的半導體元件,又可分為負溫度系數(NTC)熱敏電阻和正溫度系數(PTC)
熱敏電阻。
NTC:Negative Temperature Coefficient. 溫度上升(sheng),阻(zu)值(zhi)下降;
PTC:Positive Temperature Coefficient. 溫(wen)度上(shang)(shang)升高(gao)于轉換溫(wen)度點,阻值上(shang)(shang)升
CPTC:Ceramic Positive Temperature Coefficient Thermistor(陶瓷型正溫度系數熱敏(min)電阻),是以半導體(ti)陶瓷材(cai)料(liao)設計的一種(zhong)熱
敏(min)電阻,主(zhu)要材料是(shi)碳酸(suan)鋇,并(bing)添(tian)加少量稀土(tu)、受主(zhu)元素以及玻璃(li)等(deng)添(tian)加劑,經過高溫(wen)燒結形成具有(you)溫(wen)度(du)敏(min)感性的半導體(ti)電阻。在(zai)居
里溫(wen)度以下具有小電阻(zu),超過居(ju)里溫(wen)度時,阻(zu)值(zhi)隨(sui)溫(wen)度升高呈階躍(yue)性的增高,用(yong)于(yu)線路(lu)中過熱(re)傳感,起到過熱(re)和過流保護(hu)作用(yong)。
過熱(re)保(bao)護:由于溫度變(bian)化(hua)引起的電(dian)阻急劇變(bian)化(hua),可使用與PTC熱(re)敏(min)電(dian)阻串聯連接(jie)的電(dian)路(lu)在多個區域實現精確探測過熱(re)。可用于FET、功率
IC和其(qi)它發熱區域的過熱檢測。
過流保護:當異常電(dian)流通過時,PTC陡然(ran)發熱(re),阻值快速上升至(zhi)高阻態,從而限制或阻斷電流(liu),保護(hu)電路不受損壞。電流(liu)恢復正常后,
PTC也降至初始低阻態,電路恢復(fu)正常工作(zuo)。其(qi)工作(zuo)原理(li)與保(bao)險(xian)絲相似,并且可以(yi)重復(fu)使用(yong)。
貼片PTC熱敏電阻(表(biao)面貼裝型陶瓷(ci)正溫度系數熱敏電阻),采(cai)用具有(you)優異可(ke)靠(kao)性(xing)(xing)及(ji)性(xing)(xing)能的陶瓷(ci)材料(liao)制(zhi)成(cheng)的貼片式元件。具有(you)高(gao)可(ke)靠(kao)性(xing)(xing)
和(he)快速保(bao)護特點(dian),使設備變得(de)更安全(quan)且免維護。與具(ju)有相同特性的有機(ji)PTC元件(PPTC)和(he)片式(shi)電阻器相比(bi),陶瓷貼片PTC熱敏電阻具(ju)有
更高的可靠性,且貼裝后電性變化較小,使用壽命長。這有助于客戶縮小設備尺寸和提高性能。
CPTC貼片熱敏電阻特征:
1)瓷體表(biao)面采用玻璃包封,耐潮濕性(xing)能好,可靠(kao)性(xing)與穩(wen)定性(xing)高;
2)體(ti)積(ji)小,無引線,焊接性能優(you)良,適合高密(mi)度表(biao)面貼裝(zhuang);
3)可減少IC端口數,促進設備小型(xing)化;
4)利用電(dian)氣阻抗急速變化(hua)特性(xing),具(ju)有良好(hao)的(de)抗噪性(xing)。
CPTC貼片(pian)熱敏電阻應用:
1)過熱傳感:開關電源(yuan)、混合電路中功(gong)率晶(jing)體(ti)管、功(gong)率LED和功(gong)率IC的過熱傳感;
2)液晶電(dian)視(shi)機、數碼相機、音(yin)響等視(shi)聽設備的過熱傳感;
3)電腦(nao)、打(da)印(yin)機(ji)、掃描儀、復印(yin)機(ji)等信息設備的過熱(re)傳感;
4)傳(chuan)真機(ji)、手機(ji)、耳機(ji)、移(yi)動電(dian)話基站等通訊設備(bei)的過熱傳(chuan)感;
5)汽車儀(yi)表(biao)、驅動(dong)引擎(qing)控制(zhi)ECU、ABS系統等汽車電(dian)子設備的過熱傳感;
6)冰箱(xiang)、空調、洗衣機(ji)、照明設備等(deng)家用(yong)電子設備的過熱(re)傳感(gan)。
CPTC貼片熱敏電阻電性參數:
型(xing)號 | 居里溫度 (℃) | 傳感溫(wen)度(du) (4.7kΩ) (℃) | 傳(chuan)感(gan)溫度(du) (47kΩ) (℃) | 允許(xu)電壓 (V) | 電(dian)阻值(zhi)(25℃) (Ω) | 工作溫度范圍(wei) (℃) |
CPS0603X471Q120 | 120 | 135±5℃ | 150±7℃ | 32 | 470±50% | -20~160 |
CPS0603X471Q110 | 110 | 125±5℃ | 140±7℃ | 32 | 470±50% | -20~150 |
CPS0603X471Q100 | 100 | 115±5℃ | 130±7℃ | 32 | 470±50% | -20~140 |
CPS0603X471Q090 | 90 | 105±5℃ | 120±7℃ | 32 | 470±50% | -20~130 |
CPS0603X471Q080 | 80 | 95±5℃ | 110±7℃ | 32 | 470±50% | -20~120 |
CPS0603X471Q070 | 70 | 85±5℃ | 100±7℃ | 32 | 470±50% | -20~110 |
CPS0603X471Q060 | 60 | 75±5℃ | 90±7℃ | 32 | 470±50% | -20~100 |
CPS0603X471Q050 | 50 | 65±5℃ | 80±7℃ | 32 | 470±50% | -20~90 |
型(xing)號 | 居里溫度 (℃) | 傳(chuan)感溫(wen)度(4.7kΩ) (℃) | 允許(xu)電壓 (V) | 電阻值(25℃) (Ω) | 工(gong)作(zuo)溫度范圍 (℃) |
CPS0805X471Q120 | 120 | 135±5℃ | 32 | 470±50% | -20~150 |
CPS0805X471Q110 | 110 | 125±5℃ | 32 | 470±50% | -20~140 |
CPS0805X471Q100 | 100 | 115±5℃ | 32 | 470±50% | -20~130 |
CPS0805X471Q090 | 90 | 105±5℃ | 32 | 470±50% | -20~120 |
CPS0805X471Q080 | 80 | 95±5℃ | 32 | 470±50% | -20~110 |
CPS0805X471Q070 | 70 | 85±5℃ | 32 | 470±50% | -20~100 |
